TMC742

TMC742; endüstriyel elektrik, hidrolik ve pnömatik sistemler için elektronik kontrol cihazların tasarımı ve üretiminde 2000 yılından beri edindiğimiz deneyimler sonucunda ortaya çıkan yeni ve hepsi bir arada hareket kontrol cihazıdır.

TMC742 serisi 2 Eksenli hareket denetleyici; birçok statik veya dinamik uygulama alanlarında Konum, Hız, Uzama, Basınç, Kuvvet, Yük, Gerinim kumanda ve ölçümünde ekonomik ve güvenilir bir seçenektir.

Analog Sinyal Çevirici

• Aynı anda çevirime sahip ve bağımsız 4 kanal. Programlanabilir özellikleri;
  • 17 bit çözünürlük
  • Mutlak veya Oransal çevirim
  • Kazanç
  • Çevirim ve Gösterim Hızı
  • Filtre parametreleri
• 6 ve 12 VDC algılayıcı besleme gerilimi

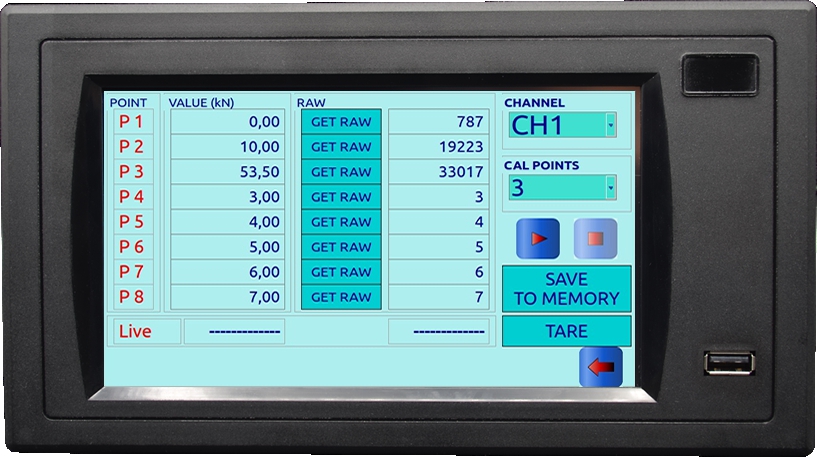

• Sistemden kaynaklanan sapmaları düzeltmek için 2-12 noktalı kalibrasyon
• Yük, Kuvvet, Basınç, Gerinim, Uzama vb. çok çeşitli algılayıcılara doğrudan bağlantı

Dahili Analog Sinyal Çevirimi

• Aynı anda çevirime sahip birbirinden bağımsız 4 kanal
  Her bir kanal için bir programlanabilir özellikleri;
  • 100000 adıma kadar çözünürlük
  • Mutlak veya Oransal çevirim
  • Kazanç
  • Çevirim Hızı
  • Gösterim Hızı
  • Filtre parametreleri
• 12 VDC veya 6 VDC algılayıcı besleme gerilimi
• Mekanik yapıdan kaynaklanan sapmaları düzeltmek için çok noktalı (2-12) kalibrasyon
• Endüstri standardına haiz Yük, Kuvvet, Basınç, Gerinim, Uzama vb. çok çeşitli algılayıcılara doğrudan bağlantı

Dahili Kontrol

• Saniyede 2000 çıkabilen gerçek zamanlı kontrol çevirim
• Bulanık mantık içeren açık veya kapalı kontrol
• Kullanıcı tanımlı veya kendi başına ayarlama yapabilen PID kumanda…

Dahili HMI

• 7”, 800x480 noktalı, her noktanın için 18 bit derinlikte rengin olduğu ve yüksek dayanıklılıkta rezistif dokunmatik ile donatılmış TFT LCD ekran
• Linux işletim sisteminin getirdiği avantajlar ile kullanıcı dostu grafiksel gösterim

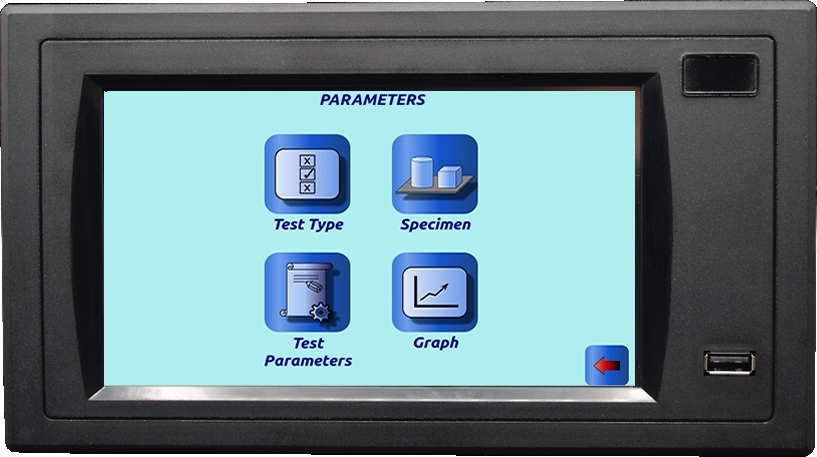

• Çoklu şifre korumalı kullanıcı programlı parametreler

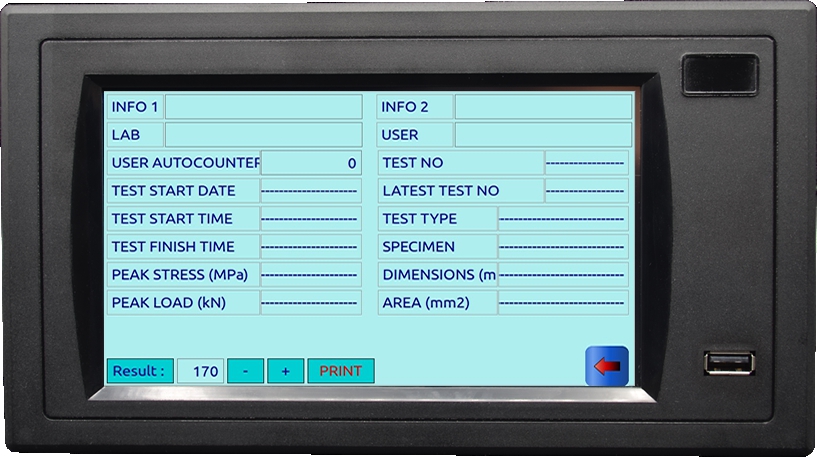

• Analizler veya benzeri işlemlerde kullanılmak üzere tüm testlere ait tüm örnekleme noktalarının kayıtları…

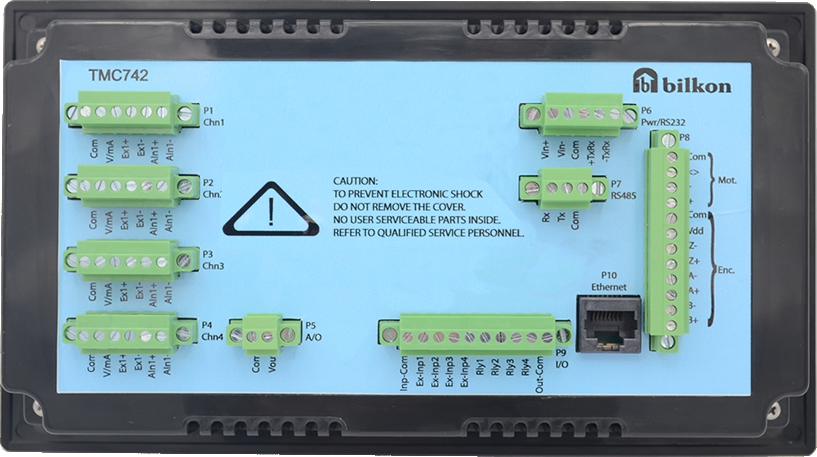

Dahili Giriş Çıkış Birimleri

• Servo sürücülerin performasından azami ölçüde yararlanmak üzere yüksek hızlı iki adet her biri iki telli darbe çıkışı
• AC invertör için 16 bit çözünürlükte 0-10V çıkış
• Servo veya Oransal vana için 16 bit çözünürlükte +10/-10V çıkış
• Harici adım motor sürücü kontrolü
• Yüksek hızlı diferansiyel enkoder okuyucu
• Hız, İvme, Tork veya Pozisyon kontrolü için Artırımlı veya Mutlak 10000 darbe/tur kadar çözünürlüğü olan kodlayıcı girişi. Kodlayıcı sinyalleri iki veya tek tel sönümlü olabilmektedir.

Kullanıma hazır çözümler

• Universal test makinaları ve sistemleri için oldukça geniş yelpazede kullanıma hazır uygulamalar ile markete ürün sunumunda zaman kazandırmaktadır.
  • Basit (İnvertör kumandalı) Hidrolik Sıkıştırma, Gerilme, Eğilme
  • Elektromekanik Sünme / Gerilme / Gevşeme
  • CBR, Marshall, Triaxial, Multiplex
  • Otomatik Konsolidasyon
  • Toprak veya Taş test (Direct Shear)
  • Rögar Kapağı
  • Elektromekanik veya Hidrolik Yorulma
  • Demir Pelet/Topları Test
  • Farklı Statik veya Dinamik özel uygulamalarınıza yönelik çözümler

Diğer özellikleri

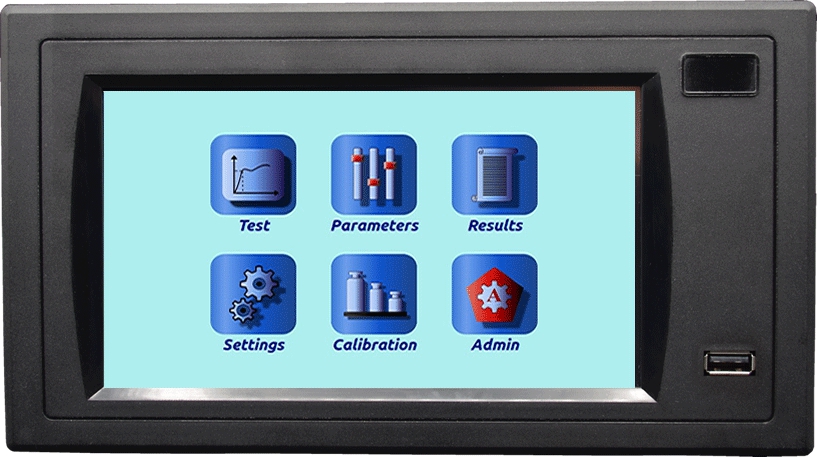

• Tüm işlemlerin dokunmatik grafik ekran üzerinden kolayca gerçekleştirilebiliyor olması

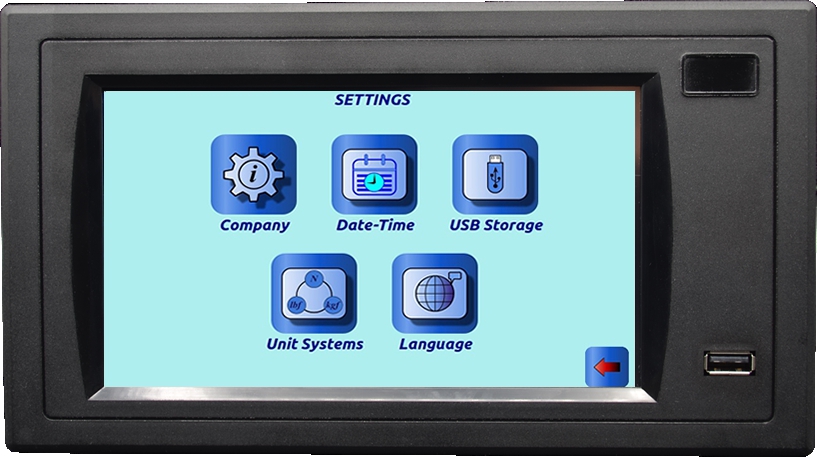

• Farklı birim sistemlerine (kN, Kg/Ton, Lb) göre hem gösterim hem de kumanda yapabiliyor olması; dünyanın her yerinde kullanabilmesi ve uygulama alanlarının oldukça geniş olması

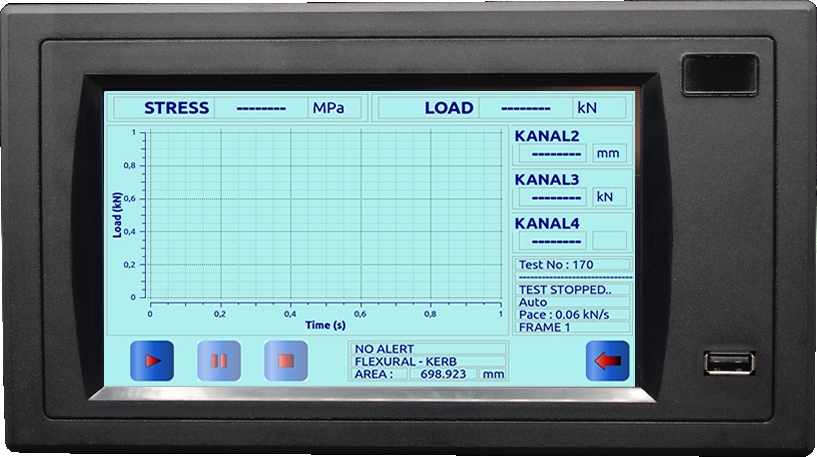

• Deneylerin grafiksel (Yük-Zaman, Yükleme Hızı-Uzama vb.) olarak gerçek zaman bazında ekranda gösterimi
• Deneylerin gerçek zamanlı kayıtlarının tutulması, daha sonra birden fazla deneyin aynı grafik ekranda eş zamanlı olarak incelenmesine veya karşılaştırılmasına olanak tanıması
• Kayıtların, istendiğinde Ethernet bağlantısı ile alınabildiği gibi USB portu üzerinden harici Flash diske aktarılması
• Ethernet hattı üzerinden anlık veri iletişiminin çok hızlı olarak gerçekleştirilebilmesi, herhangi bir veri kaybı olmadan bir den fazla TMC742 ortak bir ağda kullanılabilmesi
• RS485 iletişim hattı ile hem kumanda edilecek eleman hem de analog ve sayısal veri kapasitesinin artırılabilmesi,
• RS232 iletişim ile de standart yazıcılara çıkış verebilmesi
• Yüksek güvenlikteki kablosuz bağlantı seçeneği
